Allt du behöver veta om medicinska piezoelektriska keramiska skivor

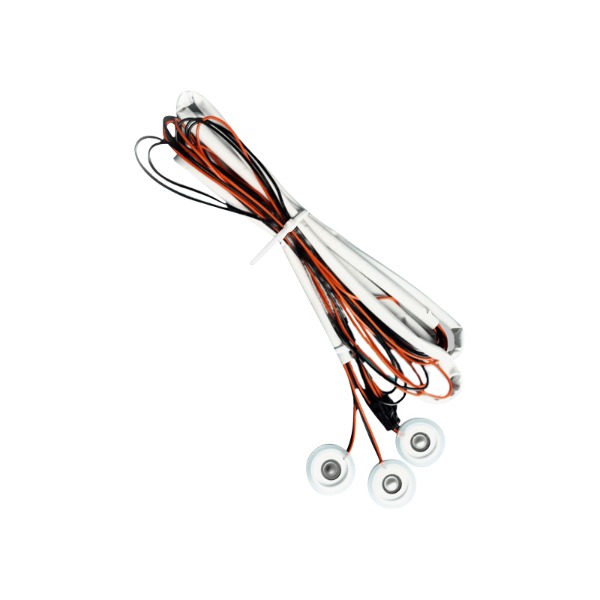

Medicinsk piezoelektrisk keramisk skiva s måste uppnå en elektromekanisk kopplingskoefficient (kt) i tjocklek över 0,48 och akustisk impedans under 35 MRayl för att vara lämplig för diagnostisk bildbehochling eller terapeutiskt ultraljud. Utan dessa parametrar kan inte skivan producera den erforderliga upplösningen eller säker vävnadspenetration.

Till skillnad från industriell eller konsumentbaserad piezokeramik kännetecknas skivor av medicinsk kvalitet av strikt kontrollerade dielektriska förluster (tan δ < 0,02) och Curie-temperatur över 300°C för att säkerställa stabilitet under sterilisering och långvarig drift.

Kritiska materialegenskaper för medicinska tillämpningar

Medicinska piezoelektriska keramiska skivor tillverkas vanligtvis av modifierade blyzirkonattitanat (PZT)-kompositioner. Tabellen nedan visar viktiga egenskapsintervall för vanliga medicinska användningar som ultraljudsavbildning, HIFU (högintensivt fokuserat ultraljud) och flödessensorer.

• Piezoelektrisk laddningskonstant (d33): 400–600 pC/N – säkerställer tillräcklig förskjutning för lågspänningsexcitering.
• Relativ permittivitet (εr): 1200–1800 vid 1 kHz – matchar elektrisk impedans med medicinska drivkretsar.
• Mekanisk kvalitetsfaktor (Qm): 60–150 – balanserar känslighet (låg Qm) mot uteffekt (hög Qm) för bildbehandling eller terapi.
• Densitet (ρ): 7,5–7,8 g/cm³ – påverkar akustisk matchning med mänsklig vävnad.

Till exempel kräver en skiva som används i en hjärt-ultraljudssond kt > 0,5 and tjockleksvariation mindre än ±2 μm över skivans diameter för att undvika fasförvrängning och artefakter.

Diameter-till-tjockleksförhållande & val av resonansfrekvens

Arbetsfrekvensen för en medicinsk piezoelektrisk skiva är omvänt proportionell mot dess tjocklek. För en standardskiva i radiellt läge är den grundläggande tjockleksfrekvensen f_t (i MHz) ≈ N_t / tjocklek (mm) , där N_t är frekvenskonstanten (typiskt 1900–2100 Hz·m för material av typen PZT-5A).

Vanliga medicinska frekvensband och motsvarande skivdimensioner:

• 2–5 MHz (abdominal och obstetrisk avbildning): tjocklek 0,4–1,0 mm, diameter typiskt 10–25 mm.
• 7,5–10 MHz (vaskulära och små delar): tjocklek 0,2–0,28 mm, diameter 6–12 mm.
• 15–20 MHz (oftalmisk och hudavbildning): tjocklek 0,1–0,13 mm, diameter 3–6 mm.

Att välja ett felaktigt förhållande leder till falska lägen. En skiva av medicinsk kvalitet bör undertrycka sidolägen med frekvensförhållande radiell till tjocklek < 0,7 för att undvika interferens med den primära tjockleksresonansen.

Akustisk matchning & stödlagerintegration

Den nakna keramiska skivan har en akustisk impedans på ~34 MRayl, medan mänsklig mjukvävnad är ~1,5 MRayl. Utan matchande lager, över 88 % av ultraljudsenergin reflekteras vid disk-vävnadsgränssnittet, vilket gör enheten ineffektiv.

Därför används en medicinsk piezoelektrisk skiva aldrig ensam. Det kräver:

• Ett eller två matchande lager (var och en med mellanliggande impedans, t.ex. 9–12 MRayl) för att öka överföringseffektiviteten till över 80 %.
• Ett högdämpande stödskikt (akustisk impedans 15–25 MRayl, dämpning > 20 dB/cm/MHz) för att dämpa bakstrålning och förkorta pulslängden.

Till exempel, att lägga till ett enda matchande lager med tjockleken λ/4 vid mittfrekvensen förbättrar bandbredden från 45 % till 72 % , direkt öka bildupplösningen.

Elektrisk poling och prestandastabilitet under medicinska förhållanden

Som tillverkade keramiska skivor är ännu inte piezoelektriska förrän polade. Skivor av medicinsk kvalitet kräver polspänning på 2–4 kV/mm vid 100–150°C i 15–30 minuter för att uppnå domäninriktning. Ofullständig polning resulterar i minskad d33 med mer än 30 % och instabil frekvensgång.

Efter poling genomgår skivorna termisk åldring och stabilisering. Medicinska acceptanskriterier inkluderar:

• Kapacitansdrift < 3 % efter 500 timmar vid 37°C (kroppstemperatur) och 90 % luftfuktighet.
• Isolationsresistans > 10 GΩ vid 500 V DC för att förhindra läckströmmar i patientkontaktsonder.
• Ingen depolarisering under 200°C för att överleva etylenoxid eller autoklavsterilisering (121°C).

Dielektrisk förlust och värmealstring i terapiskivor

För medicinska tillämpningar med kontinuerliga vågor eller hög arbetscykel (t.ex. fysioterapi ultraljud, kirurgisk skärning), måste skivan avleda värme utan att ändra resonans. Nyckelmåttet är dielektrisk förlustfaktor (tan δ) . Vid 1 MHz och 20 V/mm bibehåller medicinska terapiskivor tan δ < 0,015, vilket begränsar temperaturökningen till < 15°C vid 1 W/cm² akustisk effekt.

En skiva med tan δ på 0,03 (vanligt i billiga industriskivor) skulle generera dubbelt så mycket värme, vilket leder till:

• Frekvensdrift av 0,5–1,2 % per 10°C uppgång , vilket orsakar avstämning från körelektroniken.
• Termisk expansionsfel överensstämmer med bindningsskikt, vilket resulterar i delaminering efter < 50 behandlingscykler.

Därför specificerar medicinska terapiskivor maximal vibrationshastighet < 0,5 m/s RMS och inkluderar integrerade temperatursensorer i sondenheten.

Biokompatibilitet och inkapslingskrav

Själva den råa keramiska skivan är inte biokompatibel på grund av blyhalt (typiskt PZT innehåller 60–70 viktprocent bly). Därför kräver medicinska regulatoriska standarder (IEC 60601-2-37, FDA-vägledning) inkapsling. Skivan måste vara hermetiskt försluten eller belagd med parylen-C (tjocklek 5–15 μm) eller medicinsk epoxi.

Inkapslingsvalidering inkluderar:

• ISO 10993-5 cytotoxicitetstest: ingen cellys runt den inkapslade skivan.
• Analys av lakbara ledningar: < 0,1 μg/cm²/dag i simulerad kroppsvätska.

Utan korrekt inkapsling kan även ett enda skivfel leda till att kostnaderna för omcertifiering av sonden överstiger $10 000 per incident (föreskrivande arkivering och testning).

Prestandatestning före medicinsk integration

Varje sats av medicinska piezoelektriska skivor måste klara standardiserade elektriska och akustiska tester. Acceptera/avvisa kriterier baserade på IEEE 176-1987 och IEC 60483:

• Impedansstorlek vid resonans: ±10 % av nominellt värde.
• Fasvinkel vid resonans: > 85° (rent läge).
• Kapacitanstolerans: ±5 % vid 1 kHz, 25°C.
• Tjockleksvariation: ≤ ±3 μm över skivans yta för arrayer.

En skiva som passerar dessa gränser kan integreras direkt i en medicinsk ultraljudsgivare eller terapiapplikator utan ytterligare justering, vilket sparar 15–20 timmars teknisk kalibrering per sond.
